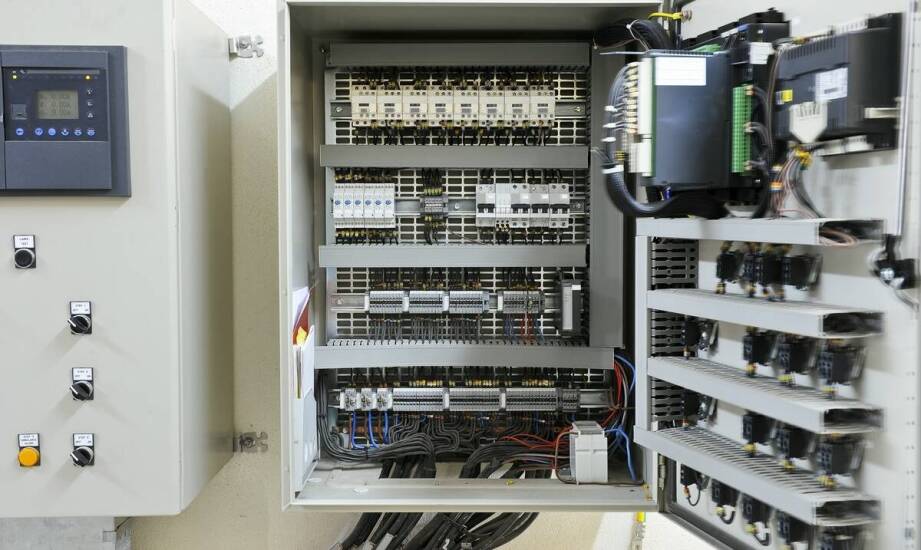

Dlaczego PLC i panel operatorski po złożeniu szafy nadal nie wymieniają danych

Złożenie szafy sterowniczej i dokładne sprawdzenie okablowania to dopiero połowa sukcesu. Często na etapie uruchamiania pojawia się problem braku komunikacji między panelem operatorskim HMI a sterownikiem PLC. Operator widzi pusty ekran lub komunikaty o błędach połączenia, mimo że warstwa fizyczna funkcjonuje bez zarzutu. Taka sytuacja zazwyczaj ujawnia się zaraz po zakończeniu prefabrykacji rozdzielnicy, gdy cały układ przechodzi do fazy testów funkcjonalnych. Wymusza to powrót do analizy ustawień systemowych i weryfikacji oprogramowania obu współpracujących urządzeń.

Okablowanie to za mało do prawidłowej wymiany danych

Poprawne zarobienie końcówek i podłączenie przewodów ethernetowych nie daje gwarancji, że urządzenia zaczną ze sobą rozmawiać. Zgodność protokołu komunikacyjnego między PLC a HMI stanowi absolutną podstawę wymiany danych. Sterowniki z rodziny Siemens S7-1200 wymagają precyzyjnej konfiguracji środowiska Profinet w oprogramowaniu TIA Portal. Z kolei rozwiązania innych marek mogą opierać się na standardzie Modbus TCP. Nawet w obrębie w pełni sprawnej sieci fizycznej błędna adresacja IP lub zablokowany port sprzętowy całkowicie zatrzymają transfer informacji.

Kolejną przeszkodą bywa niezgodność formatów w pamięci urządzeń. Zmienna zapisana jako liczba całkowita w programie głównym nie zostanie prawidłowo odczytana jako wartość ułamkowa na ekranie dotykowym bez odpowiedniej konwersji. Niezgodność typów danych powoduje natychmiastowe błędy odczytu lub zapisu tagów, co skutkuje wyświetlaniem mylących i nieprzydatnych dla operatora wartości. Czasem problemem okazuje się również kolejność przesyłania bajtów w rejestrach. Różni producenci sprzętu stosują odmienne standardy odczytu słów maszynowych, przez co bez odpowiedniej zamiany bajtów panel wyświetli zupełnie abstrakcyjne liczby. Zgodność formatów i kolejności odczytu bajtów warunkuje poprawne wyświetlanie pomiarów fizycznych.

Aby wyeliminować ryzyko takich pomyłek, specjaliści od automatyki przygotowują spójną mapę sygnałów. Definiuje ona precyzyjne nazwy tagów, ich adresy w pamięci oraz formaty. Ta sama mapa trafia do środowiska deweloperskiego obu urządzeń. Dzięki temu system wie, że sygnał ostrzegawczy zdefiniowany pod konkretnym adresem ma zostać przetłumaczony na czerwoną kontrolkę graficzną widoczną na ekranie.

Mapowanie zmiennych i weryfikacja logiki przed instalacją

Proces integracji oprogramowania wymaga ścisłego powiązania zmiennych środowiskowych. Profesjonalne programowanie sterowników plc obejmuje rygorystyczny etap mapowania, w którym programista łączy konkretne rejestry sprzętowe z elementami wizualizacji. Inżynierowie budujący zespół Elea Serwis konfigurują te parametry i tworzą czytelną architekturę danych jeszcze przed instalacją obiektu u klienta końcowego. Dzięki temu wszystkie sygnały wejściowe i wyjściowe są z góry przypisane do odpowiednich stref roboczych na panelach dotykowych.

Kluczowym krokiem weryfikacyjnym pozostają testy na stole warsztatowym. Symulowanie logiki działania układu przed montażem na obiekcie błyskawicznie wykrywa błędy adresacji. Procedura zaczyna się od sprawdzenia podstawowej łączności sieciowej i weryfikacji najprostszych sygnałów dwustanowych. Następnie inżynierowie wymuszają błędy komunikacji, fizycznie odłączając przewód, aby sprawdzić zachowanie i czytelność ekranów alarmowych. Przeprowadzane na tym etapie testy akceptacyjne FAT pozwalają uniknąć kosztownych przestojów w zakładzie produkcyjnym. Weryfikacja potwierdza również, czy opóźnienie w odczycie kluczowych awarii przez system wizualizacji nie przekracza dopuszczalnej ułamka sekundy.

Podejście do przepływu danych różni się w zależności od docelowego środowiska pracy. W przemyśle spożywczym czytelność alarmów dotyczących cykli mycia CIP determinuje bezpieczeństwo całej partii produktu. Z kolei zakłady chemiczne kładą nacisk na redundancję połączeń sieciowych, gdzie utrata jednego kanału zmusza system do przełączenia na linię zapasową. W energetyce najważniejsza pozostaje odporność transmisji na silne zakłócenia elektromagnetyczne, które mogłyby fałszować odczyty parametrów sieci na ekranie dyspozytora.

Niezawodna wymiana danych w zmontowanej szafie sterowniczej nigdy nie jest zasługą samego fizycznego podłączenia przewodów. Brak sygnału na ekranie zaraz po podaniu zasilania rzadko świadczy o fizycznym uszkodzeniu drogiego sprzętu. Zazwyczaj jest to pretekst do wnikliwej analizy rejestrów i ponownego wyeksportowania zaktualizowanej bazy zmiennych ze środowiska deweloperskiego. Stabilna współpraca urządzeń wynika z zaplanowania wspólnej struktury informacji i rygorystycznie przestrzeganej mapy tagów. Systemy okablowania zapewniają jedynie autostradę dla sygnałów, podczas gdy o pełnym sukcesie decyduje precyzyjna konfiguracja obu połączonych architektur.
